Изчисляване на разверток детайли на облекло от тъкани

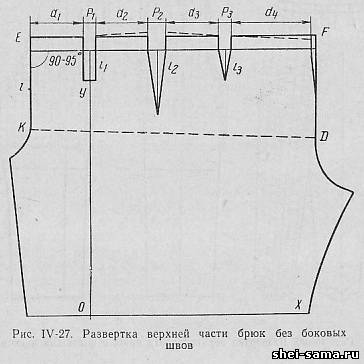

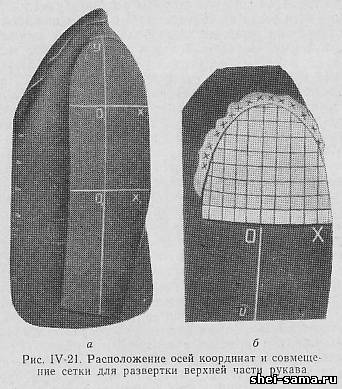

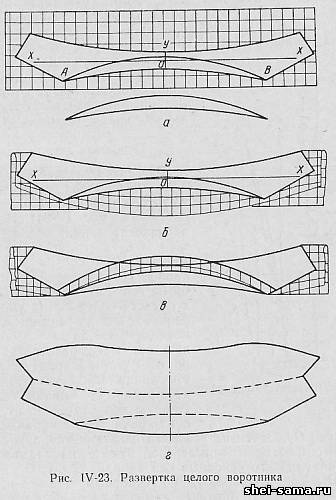

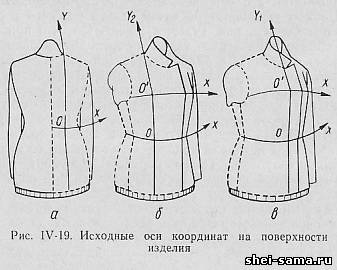

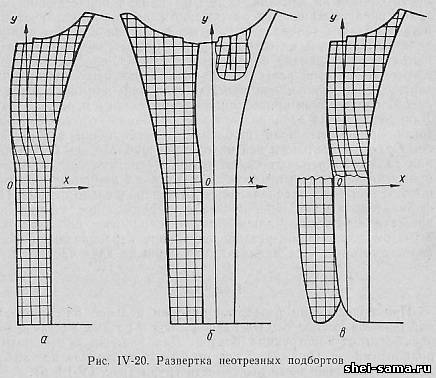

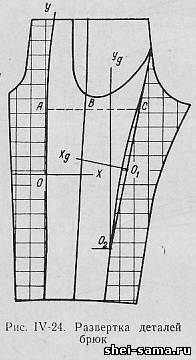

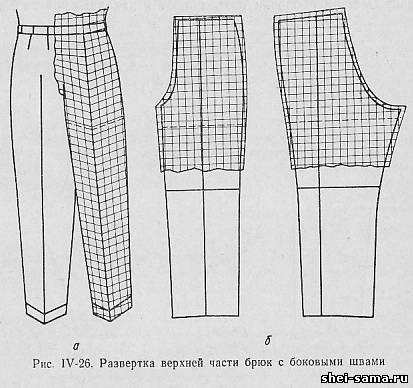

Обща информация  Основният метод за определяне на разверток части на обличане е метод за асистирана на окото. Почистване на детайли с помощта на спомагателни мрежи се определят по следния начин. На повърхността На пробата модели, надетого на манекен вътрешната униформи, за всеки детайл нанасят цветни нишки линия на шевовете и първоначалните ос. Линия на шевовете са по шевовете проба модели. При необходимост се правят съответните разяснения по местоположение линии, шевове и изключва над шевовете. Позицията на първоначалните оси на координати на детайлите определят с помощта на геодезическа гон така, че да са ортогональными геодезическими линии и бяха на еднакво разстояние от точки, които определят посоката на влакната на основа, или вътък тъкан на информация за технически условия за разкрой. Тези разстояния се проверяват на координати на точки, които се намират по формули (4)* или на developable повърхности измерване на геодезически линии с помощта на медицинска сестра.Например, съгласно технически условия за разкрой на конци основите на тъкани в задната част е от две части трябва да се проведе успоредно на средната срезу гърба от талията до долу продукти. Ако оста Ox е дефинирана в областта на талията (фиг. IV-17), а след това измерват по същата ос, разстояние между точките на ОА, както и да се провери разстоянието СЛЪНЦЕ на дъното на облегалката определят ординату OS и абсциссу СЛЪНЦЕТО по формули (4, 5, 6)*. В случай на несъответствие разстояния ОА и СЛЪНЦЕТО изясни позицията на оси".Освен оси координати, задават в детайлите на няколко контролни точки за проверка на верността на комбинация на спомагателни мрежи с повърхността (например, точка D, E, F, виж фиг. IV-17). Определят координатите на тези точки по същите формули (4) и се подготвят за поддържаща мрежа за комбинация с повърхността. В подкрепа на окото си взимат редовно канву, укрепват я бутони на милиметрова хартия, така че посоката на нишките на мрежата съвпада с линиите на милиметрова хартия.Нанасят върху мрежа цветен молив правоъгълни ос, се намират в тези оси посочените по-горе контролни точки (D, E, F) и се посочва положението им в мрежата. Освен това, се нанасят върху мрежата на правоъгълна мрежа с размер на клетки от 3 Х 3 до 5 Х 5 см Положението на тази мрежа се определят в миллиметровке за проверка на верността на повторно комбинация спомагателни мрежи с миллиметровкой при определяне почистване на детайли. Нататък се отстранява поддържаща мрежа с милиметрова хартия и укрепват я на повърхността на детайли игли по оси координати и на контролния точки.Съчетават окото с цялата повърхност на информация до плътно прилепване към повърхността, така че да направления на окото са плавни преходи и минимално отклонение от прав ъгъл, а самата мрежа е имала съответните технологични изисквания разпределение на засаждане или разтягане на линии шевове чрез промяна на ъгъла между нишки. Молив в мрежата посочват линия на шевовете; отлепи окото с повърхността и се поставя на плоскостта в правоъгълни координати на осите на милиметрова хартия, като съчетава, както и първия път, конци мрежа, с линиите на милиметрова хартия.Прехвърляне на линия шевове с окото на хартия, се сканира детайли в чебышевской мрежа. С помощта на спомагателни мрежи може да се определи почистване на всяка повърхност значително по-бързо, отколкото аналитичен или графичен метод. Освен това при определяне на почистване с помощта на спомагателни мрежи се елиминира необходимостта от проверка на верността на получената почистване.В процеса на налагане на окото на повърхността, има възможност за приблизително измерване на отклонение нишки от директни ъгли с помощта на обикновени транспортира, за да се определи стойността на деформация на тъканите по подобие на шевове, както и в случай на необходимост се правят необходимите промени в разпределението на тези деформации чрез подбор на най-подходящите опции за местоположението на обекти окото на повърхността.За намиране на оптимален вариант за почистване, който гарантира най-добрия начин, технологични и други изисквания, поставени към детайла, може да се изпълни сканира с помощта на една и съща мрежа в други оси координати. С помощта на мрежа определите лесно почистване на детайли с вытачками и гънки. За да направите това достатъчно е място, където се изисква по образец изделия, пуснати в мрежата гънка или вытачку. При това трябва да се стремим да може да намали ъгъла на изопачаване нишки мрежи. Ако прилагането на вытачек води до увеличаване на ъгъла на изопачаване на нишки, е по-добре от тях да се откажат. Размер на деформация на тъканите по подобие на шевовете при сливането на спомагателни мрежи, с повърхност може да се определя по формула (8). Величината на а, b, l₁ (във формулата 8) измерване на електрическата мрежа, всекидневна с повърхността с помощта на тясна стоманена лента рулетка. Стойността на засаждане или разтягане на тъканите по формула се определя приблизително на малки участъци от линията за шев l₁ = 1 - 5 см, в зависимост от кривината на линията за шев на самолета. Например, дължината на парцели l₁ може да бъде по странични шевове 3 - 5 см, а по пройме - 1 - 2 см. При това трябва да се вземе предвид, че във всички случаи, ако темата на окото се проведе по протежение на линията на шева, или ъгъл между прежди директен, без кацане или разтягане на тъканите по линия на шева не.Ако между тази линия и конци окото остър ъгъл, а след това тъкан е добре, а ако е тъпа, а след това стречинг. Точното определение за кацане или разтягане на тъканите намират след определяне на почистване на базата на измервания едни и същи парцели линии шев в мрежа и на повърхността. Разпределение на деформация тъкан на местата, се записват и отбелязват места деформирани парцели върху нетните за извършване на съответната обработка и монтаж на детайли при производството на изделия [7]. Метод за определяне на разверток с помощта на спомагателни мрежи напомня на муляжный начин за конструиране на дрехи; но между тях има съществена разлика.Муляжный начин - чисто практически, което позволява да се получат приблизителни почистване на емпирично. След конструиране муляжным начин трябва да се изясни детайли по време на монтаж на продукта така, както и при други приблизителни методи за конструиране на облекло. При изчисляване на разверток части от дрехи с помощта на спомагателни мрежи чебышевскую мрежа формират директно върху определена повърхност с оглед на теоретични условия за нейното изграждане (паралелен на даден) и едновременно с това се извършват прилепнала и монтаж на детайли по повърхността на същото с оглед на технологични и други изисквания.Освен това, тъй като определянето на разверток части, произведени за по-зрели насипни формата на продукта с оглед на естетическите изисквания и антропометрических измервания, след извършване на технологични и други технически изисквания, поставени към детайла, значително опростени и са създадени условия за прилагане на инженерни изчисления.  Метод за определяне на разверток с помощта на мрежа могат да се прилагат при проектирането на детайли от облекла, които в готов вид, които са подредени на равнината (яка, ръкави, панталони и други), т.е. да се отнасят към плосък оболочкам. В този случай определянето на разверток се извършва с помощта на шаблони, произведени по образец на детайли или изделия. Така че, за да се определи сканира на долната яка, мъжко сако, трябва да изготвят негов образец, който трябва да осигури добро годни яка в продукта, надетом на фигурата на човек или на модел на манекен.По подобие на направени от картон шаблон отложной част (заминаване) половината от яката (фиг. IV-18,а). На образеца се нанася линията на рязане багажник (AB) в съответствие с модела, и на оригиналните ос, като се има предвид, че образованието пъти линии багажник на яката се извършва по втория начин (виж фиг. IV-7, б), т.е. чрез промяна само на една част на черупката - багажник на яката. Най-малкият ъгъл изопачаване на нишки в долния яката се получава при посока на оста Ох паралелно хорде пъти рафтове, както Оу под прав ъгъл към О в средата на стадото (виж фиг. IV-18, а).Според настоящите технически условия оста Ox е необходимо да се разполага по протежение на краищата на шева втачивания долната яка (виж пунктирана линия на фиг. IV-18, а). Въпреки това, в този случай се оказва много голям изопачени нишки, били тежко обремени формоване на яката. Затова при установяване на посочения по-горе направления направления е допуснато отклонение от техническите условия за разкрой.Но, да, това отклонение не причинява разтягане на краищата на вратата при втачивании на долната яка, трябва в тези области българия се космическия на 3 - 4 см по-нататък пъти линии лацкана, което обикновено се прави при съществуващите технологии. Проверяваме ъгъл изопачаване на нишки при зададени координати на осите по формула (14 б): φ₀ = 4f/a. Като стрела и явления f равна на 0,4 см, полухорду както равна на 8 см, откриваме φ₀ = 0,2 радиана или в градуси φ₀ = 180/π ∙ 0,2 = 11°. Както се вижда, на ъгъла на изопачаване нишки се получава по-малко допускаемого за тъкани (15°). Поддържаща мрежа укрепване на милиметрова хартия, за да направления мрежа съвпадат с линиите на милиметрова хартия. В мрежата се налагат и определено модел на долната яка, като го ос по посока на нишките на мрежата. Модел укрепване на срезу заминаване дъното на яката и около оста Ox (виж фиг. IV-18, а), като се има предвид, че при този начин на образуване на гънки тъкан става изопачени нишки между осите на координати и линията на стадото (виж фиг. IV-7, б). Нататък перегибают свободен парцел на окото, се съчетават съответната за нея нишка с оста Оу и се фиксират.След това завой около окото край на шаблона по цялата линия на стадото и се фиксират на окото, по линията на рязане багажник и средната линия на долната яка (фиг. IV-18, б). Нанасят върху мрежа-канве линията на рязане багажник, отгибают мрежа в първоначалното си положение, комбинирането му на конеца с линиите на милиметрова хартия. По този начин се сканира дъното на яката, който лесно се отлее при работа с преса или ръчно желязо. Представен е метод за асистирана на окото може да се прилага за определяне на почистване на всички основни части на горната дреха: облегалки, полочек, ръкави, яка, детайли, панталони и други изделия. Почистване на детайли полочек, табли, горната част на ръкавите, се определят по образец изделия, надетого на модел на манекен вътрешната форма на облеклото, съответстващи на този тип изделия, пълнота фигура и тип модели (прилепнали, полуприлегающая, свободно облегания).Почистване детайл на яката, по-ниски места ръкави, панталони, неотрезные подборта определят като почистване на плоски мембрани на шаблони, откъсната от проби. Мостри на продукти трябва да бъдат изработени по типови фигури, приети при проектирането на облекло. Манекен, на който се побира проба за определяне на разверток детайли, трябва да бъде добре подогнан, а пробата на изделия по своите мащаби е напълно отговарят на табелю мерки. Подгонку сляпо произвеждат прикреплением на повърхността му комплект от пяна или няколко слоя тъкан. За определяне на разверток части палто свободна форма може да се прилага манекен, на повърхността на който, за свободната част на продукти, получени с помощта на линия тел рамка. Почистване на детайли по образци определят на средни размери и дължини изделия. Според него конструируют лекала детайли с оглед на припусков за обработка и дебелината на материала, на първо място за средните, а след това за всички размери и дължини на изделия методи за технически размножаване. Облегалка  Почистване на различни облегалки определят, като ос Оу по цялата облегалката на ос на симетрия на детайли на облегалката на две части - по линия на отвес, минаваща през най-който излиза точка плешки *. В задната част са от две части по оста Оу, се препоръчва да се задават така, че тя преминава през най-горния край на раменния шев. Въпреки това, в този случай ос не винаги минава през който излиза най-точка плешки. В резултат на това в крайния продукт спускане на облегалката могат леко да се отклоняват по външна страна от своето нормално положение. Затова е по-добре да оста Оу, се състоя през който излиза точката на плешките. Ос О в задната част на околните и полуприлегающих изделия задават в областта на талията ортогонально до оста Оу (фиг. IV-19, а). Продукти В свободна форма ос О разполагат на дъното на горната референтна повърхност изделия, малко под най-изпъкналата част на плешки. За по-точно определяне на почистване с помощта на спомагателни мрежи трябва да се определят по формули (4) координатите на контролните точки, които се задават в средата на отвори за ръцете и в средата на линия страничен шев между линията на талията и дъното на облегалката. Деформация (разтоварване) на тъкан при сливането на окото с повърхността на облегалката разпределя по линията на раменния шев от 0 до 0,5 см и по пройме от 0 до 0,8 см, в зависимост от модела на продукта. В цели обратната страна на околните изделия се предвижда участък плат по линия на страничен шев в областта на кръста чрез промяна на ъгъла на наклона между нишки.При това е препоръчително за цялата облегалката на прилежащия изделия първо да се определи сканира от две части; производство на тази мрежа шаблон и по него да се намери сканира цялата облегалката като плоска черупка, чрез прилагане на първият начин на образуване на крива линия стадото тъкан (виж фиг. IV-7, а). За определяне на тази почистване с помощта на спомагателни мрежи приемат край на шаблон на средната линия на облегалката за оста Оу, ортогонально към нея намират на шаблона оста Ox по линията на талията.Определено ос на спомагателни мрежи, нанесени на нея нитям основата и вътъка на шаблона и се съчетават с него окото, като я нишка успоредна на оста Ox. По форма на същия шаблон произвеждат формоване на облегалката на преса или ютия. По-нататъшната му работа се извършва с оглед на деформация, определена при първоначалното мрежа, която е определена за облегалката на две части. Рафт  При определяне на почистване чекмеджета цяло или с отрезной страничната част от оста Оу разполагат на различни места в зависимост от конструкцията на дъските. За чекмеджета с отрезными подбортами ос Оу задават така, че тя да се проведе по най-изпъкналата част издатини на гърдите (фиг. IV-19, б). В полочках с неотрезными подбортами тази ос (фиг. IV-19, в) имат по ръба на борда, или по линия на полузаноса изделия. Толкова са ос Оу в полочках женски дрехи с преден шев, минаваща през издутина на гърдите. В страничната част на рафта ос Оу преминава приблизително по средата детайли по отвесу. Ос О обикновено се задават в областта на талията и понякога в областта на издатини на гърдите. Контролни точки за точност на комбинация на окото определят, както и на облегалката: в средата на отвори за ръцете и по средата на долната част от линията на страничен шев. Деформация тъкан се разпространяват в предния участък с отвори за ръцете;и при подреждането на ос Оу по линия на палубата и тя се оказва значително по-голяма (до 0,9 - 1,2 см), отколкото при подреждането на тази ос по издатини на гърдите (0,5 - 0,7 см). Но в последния случай плат деформиран по линия на палубата в областта на лацкана на 0,5 - 0,7 виж Сканира чекмеджета с неотрезными подбортами първоначално определят така, както и чекмеджета с отрезными подбортами, гледайки припуск в мрежата от страна на стандарт за определяне на почистване подборта. След отстраняване на окото с повърхността на продукта и процеса си на миллиметровке фиксирани върху мрежа шаблон подборта и кръг на краищата му на борда и лацкану свободен парцел на окото, като я нишка успоредна на оста Ox (фиг. IV-20). В мрежата са линии от вътрешния край, на горния и долния сметка подборта, отгибают мрежа в изходна позиция и получаване на линия почистване подборта (фиг. IV-20, б). За по-точно определяне на линията на вътрешния ръб на полуборта перегибают шаблон заедно с мрежи по линия на стадото лацкана за образование напуска в подборте.По този начин може да сканира полочек с неотрезными подбортами за модели на продукти, които имат различна форма яки и ревери. В предния й капак със заоблени долните части, използвани шевове в тези области. И за да се осигури плавна линия на борда на горния край на този шев разполагат с няколко по-ниска точка на свързване директно и закругленного на парцела страна (фиг. IV-20). За ревери, които имат по-голяма издатина, може да се направи вытачки на полочках с цел разположението на ивици плат успоредно на ръба на лацкана (фиг. IV-20, б). Вытачку поставят при накладывании на шаблона на отвора, така че посоката на нишките на мрежата съвпада с ръба на горния парцела лацкана. При това нишките на мрежата не се комбинират с ръба на дъното на парцела лацкана, ако на прехода към линията на палубата край лацкана има вдлъбната форма. В резултат на това на рисунчатых тъканите им ивици в неотрезных подбортах няма да бъдат разположени успоредно на ръба на дъното на парцела лацкана.Въпреки това, тези отклонения ивици тъкан в долния участък на лацкана се признават и в отрезных подбортах, когато край лацкана при преминаване към линията на борда има вдлъбната форма. Такъв дизайн неотрезных подбортов се използва дори при малък вогнутости в долния край на лацкана в продукти от тъканите с лавсаном, които трудно се поддават на влажно-топлинна обработка при конвенционалните методи на формоване на тъканите. Закладывание на мрежата вытачки за образование изпъкнала форма горния край на парцела лацкана в полочках с неотрезными подбортами може да се произвежда по време на комбинация на окото с полочкой на сляпо: В този случай може да бъде няколко намали деформацията плат по линия на отвори за ръцете, за сметка на увеличаване на разтвор вытачки. По-специално, в женски дрехи, в които се използва горната вытачку, поела от раменния шев, деформация на тъканта на пройме може да бъде значително намален. Едновременно чрез една и съща вытачки в женски дрехи, се получава вдлъбната форма на горния край на парцела лацкана. По този начин, рафтове с неотрезными подбортами може да се прилага в различни модели дрехи. И тяхното прилагане значително подобрява външния вид на изделия, опростяване на технологията на производство и дава икономии тъкан чрез премахване на ненужни припусков на обработка и по-рационална форма на полочек. Ръкав  Сканира ръкави определят в две стъпки: първо горната част по подобие на модела на сляпо, а след това долната по модел на самолета. За горната част на ръкавите са изработени подложка от пяна съответната форма, и поставянето му в ръкав. Посока на осите на координати определят съгласно технически условия на рязане. Ос Оу задават така, че тя преминава успоредно на правата линия, свързваща краищата на вдлъбната линия на предния ръб на ръкавите, който се определя по подобие на модела на сляпо (фиг. IV-21, както и).Оста Ox за горната част на ръкавите са под прав ъгъл към оста Оу на нивото на горния край на преден шев (на ниво точка на прехода вдлъбната линия на предния ръб на ръкавите в выпуклую линия). Трябва да се обърне внимание на факта, че оста Ox се проведе точно под прав ъгъл към оста Оу, тъй като отклонение от прав ъгъл водят до неточному совмещению разверток горната и долната части на ръкавите. Поддържаща мрежа се комбинира с горната част на ръкавите при възможно най-перекосе нишки на окото и определено си по оси координати, шев отвори за ръцете и в края на лакътя шев. По пройме мрежа се определя първо игли, а след това нишка, която се спрях, за да се окото плътно прилегала за шев отвори за ръцете (фиг. IV-21, б). В мрежата се полага на линия горния край на лакътя шев, отвори за ръцете (между локтевым и на преден шев) и контролни знаци. Решетка се отстранява, за да намерят по нея на милиметрова хартия сканира горната част на ръкавите и определят кацане тъкан на местата, отвори за ръцете. На примерен модел, надетом на сляпо, трябва да се определят (заметывают) вдлъбната линия на предния ръб на ръкавите, като поддържа позицията си и формата, която има ръкав в продукта на сляпо. Делят ръкав от изделия и на него направен шаблон, като в него правоъгълна ос (Ох, Оу), линия на горния край на лакътя шев и долната част на отвори за ръцете в съответствие с модела (фиг. IV-21, както и). Поясни линия на лакътя шева, за да я долния парцел минаваше по края на шаблона.Най-горния участък на лакътя шев е препоръчително да се разполага колкото се може по-близо до ръба на шаблон (с отстъпление в горния край на 0,7 - 1 см), или напълно се съчетават с ръба на шаблона, както правят в мъжките костюми в чужбина. Направи необходимите уточнения във форма предния край на ръкавите, че тя е имала подходящата стрела в нея и правата линия, свързваща я завършва, е успоредна на оста Оу. В най-вдлъбнатата точка на предния край на шаблон (обикновено по средата .този край) се извършва втора ос О₁хд под прав ъгъл към оста Оу и паралелно да допълнителна ос О₁уд.За почистване на ръкавите с преден шев се нанася линия на този шев и на подходящо разстояние от предния край на шаблона.  Поддържаща мрежа, по която се определя почистване на горната част на ръкавите, укрепване на миллиметровке, върху мрежа укрепване на шаблон, съчетавайки го ос с осите Ox и Оу. Острието на шаблона, заедно с окото укрепват по оста Оу от ниско до линията почистване на най-горния участък на ръкавите. Сканира се определят така, както и за яката. В ръкавите без преден шев на окото се съчетават без изопачаване я нишки на участък с отвори за ръцете, разположен от страна на лакътя шев, да разделят отвори за ръцете на този сайт не растягивался при обработката ръкав (фиг. IV-21, б).Вдлъбната линия на предния ръб на ръкавите се получава по първия начин на образуване на крива линия стадото тъкан (виж фиг. IV-7, б) при перекосе нишки на окото долната половина на ръкавите на 8 - 10'. Формовъчни ръкави без преден шев се извършва горещата компресия оформено на шаблона до стачивания лакътя шев. Сканира подгиба ниско цельнокроеного ръкави определят по образец, който се прави по форма линия ниско в мрежа. За двухшовных ръкави сканира горната половина определят по линия на преден шев (виж фиг. IV-21, а пунктирана линия). Сканира долната половина на този ръкав определят линии на шевове, причинени на образеца (фиг. IV-22). Прилагането на цели ръкави подобрява качеството на продукти, улеснява работата и дава икономии тъкан за сметка на премахване на припусков по шевовете и по-рационална форма детайли. Яка  Почистване на яката определят за дъното на яката и най-яката отделно. Сканира най-високо яката получават толкова, колкото и долната част на яката (см, фиг. IV, 18), но по шаблон, изготовленному по цялата дължина на яката. При производството на този шаблон трябва да се предвиди припуск на огибание горната яка на долната яка на сгибу багажник. Първоначалните ос задават на образеца съгласно технически условия за разкрой: ос Оу по средната линия на яката, ос О ортогонально към Оу в точката на пресичането му с линията на стадото багажник.При това положение, оси координати на ъгъла на изопачаване нишки плат на горния яката се получава приблизително два пъти повече в сравнение с ъгъл на изопачаване на долната яка (повече от 20'). Въпреки това, максималният ъгъл изопачаване на нишки в горния яката се получава в края на линията на стадото, стелажи, където има малка ширина. Благодарение на това значителна част от изопачаване става за сметка на срязване някои нишки от тъкан по отношение на други. Използвайки тази възможност, може да се прилагат яка без прекъсване на колело дъното на яката. За определяне на почистване такава яка произвеждат два основни шаблон, съответстващи на формата на заминаване, и един допълнителен модел, съответстващ на формата на багажник на яката (фиг. IV-23, а).Основните шаблони са на линия на рязане на багажник (AB) и ос (x, y) по посока на нишките на тъканите в горния яката. На спомагателна мрежа, укрепена върху милиметрова хартия, на първо място се поставя и определя един основен шаблон по същия начин, както и при определяне на почистване на дъното на яката. Свободен парцел с мрежа кръг на ръба на заминаване яка с помощта на втори основен шаблон, съчетавайки го заедно с окото с първия модел (фиг. IV-23, б). При това нишките на мрежата трябва да бъдат разположени успоредно на оста Оу. Нататък двете свободни части на окото кръг на ръба на гънки багажник с помощта на помощен шаблон, движещи се заедно с окото на самолета основните шаблони (фиг. IV-23, в).Нишките на мрежата и в този случай трябва да бъдат разположени успоредно на оста Оу. След нанасяне линии на бермите и изсечени багажник на яката на мрежата отвертывают мрежа в изходна позиция, съчетана я нишки с линиите на милиметрова хартия и се сканира цялата яка (фиг. IV-23, g). Работа с цялата яката трябва да бъде направено по нова технология, чрез фрезоване, с помощта на устройства, които имат формата на шаблони, по които са определени почистване на яката. За определяне на формата част на яката, заменяющей долна яка, трябва да се прилагат уплътнението с да нанесете върху нея лепило на прах.Форма почистване на уплътнението се определя точно като форма на почистване прекъсване на колело дъното на яката. Краищата на цяла яка обработват обтачным шев или в подгибку. Прилагането на яката подобрява качеството на продукта и улеснява технологията на неговото производство, което позволява прилагане на интегрирана механизация го обработка на различни видове облекла. Основни детайли панталони  Почистване на детайли панталони определят по образец, имащо форма на този на продукта, подредени в равнината (фиг. IV-24). На образеца се прилага линия: странично, стъпка и средни шевове по образец изделия. Оста Оу са по линия на стадото предната половина панталони, ос О - ортогонально към нея в областта на коляното. За намаляване на изопачаване нишки плат на гърба на половин панталони задават допълнителна ос О₁хд, като я под прав ъгъл към хорде вдлъбната част пъти линии плат, приблизително по средата на тази линия*. Допълнителна ос О₂уд са от нисък клас и облекчаването успоредно на основната ос Оу.След това на поддържаща мрежа, закрепленную предварително на милиметрова хартия, поставете шаблон, режисура основни ос О, Оу на нитям на окото. Шаблон се определя основните и допълнителни оси и кръг на го отстрани от свободните части на окото до aligners им с повърхността на шаблона. Нишките на мрежата разполагат успоредно на основната и повече оси абсцисата (О, О₁хд). За отстраняване на деформация (засаждане) на тъкан по линия на стъпка шев и конци окото изгибают така, че около тази линия на клетките на решетката не е имал пристрастия, след това има правоъгълна форма (вж. фиг. IV-13, б). След нанасяне на окото линии шевове и полагането си на свободни места на милиметрова хартия с посоката на нишките по подобие на милиметрова хартия се сканира долната част на основните части на панталони (виж фиг. IV-24). Линия на страничен шев и детайли са в съответствие с местоположението на тази линия на модела.По този начин може да се определи подробности панталони неусложнена форма (за пижамных, ски костюми, производствената и специални дрехи). По-горе начин, който позволява да се определи почистване панталони всяка форма, без странични и със странични шевове. Въпреки това, прилагането му за костюмных и други видове панталони домакинството на дрехи дава на значителни отклонения от съществуващите технически условия за разкрой, според които направления на основа плат трябва да се проведе паралелно на линията на стадото задната половина панталони под коляното. Това изискване води до това, че в съществуващата конструкция панталони ленти рисунчатых на тъканите, разположени в различни ъгли на линията на страничните шевове, което влошава външния вид на продукта.Посоченото изискване на техническите условия, нищо не дава, и за стабилността на формата на панталони, така че в долния участък на техните задната други не се подлага на напрежение по време на чорапи. Външен вид панталони  значително се подобрява, когато на тяхна страна фигура тъкан се записва без изкривяване. Така че на базата на рассмотренного начина за определяне на разверток може да се изработи по-добра конструкция панталони от естетична гледна точка. За рационално използване на тъканта при производството на костюмных панталони, без странични шевове може да се подобри укладываемость части в раскладках лекал за сметка на дизайна полочек яке с отрезной страничната част. На базата На разверток чебышевской мрежа може да бъде подобрена конструкция панталони, при запазване на изискванията на действащите технически условия.За това трябва да попитате в темата съответните изходни ос. В предната половина на шаблон ос разполагат, както и в предишния случай: ос Оу по предния ръб на шаблон, ос О - правоъгълната към нея по линия на коляното (фиг. IV-25). В задната половина на панталони линия стадото тъкан се образува по различни начини: в долната част на детайли под линията на коляното по първия начин, при който нишка тъкан преминава по линия на стадото; в горната част на детайли - по трети начин, без aligners нишки с линията на стадото, като същевременно изгибании нишки от тъкан и в двете части.В съответствие с това на шаблона за задната половина панталони ос О₁уд са под линията на коляното по края на шаблона, над него по крива линия, стрелка за нея, която се определя при К = 2 по формулата f = aφ₀/2, където а - полухорда, която се приема равна на разстоянието между осите Ox и точка D, която се намира на нивото на долния край на джоба; φ₀ - ъгъл изопачаване нишки плат на гърба на половинки панталони от страна на страничен шев, който се приема не по-голям от 5 - 6' (0,1 щастлив).При такъв ъгъл изопачаване нишки деформация на тъканите по формула (12) се получава толкова незначително (0,15 - 0,2 см), което може да не се вземе под внимание при стачивании страничните части. Абсцисата на О₁х задната половина панталони за страничната си част са на нивото на линията на коляното под прав ъгъл на линия пъти. Тази ос може да бъде приета и за шаговой част на гърба на половинки. Но за да се намали деформацията на тъкани по линия на стъпка шев задават допълнителна ос О₂хд, като си по-близо до средата на вдлъбнатата част пъти линии под прав ъгъл към нея (виж фиг. IV-25). Нататък определят с помощта на спомагателни мрежи почистване на предната и задната половини, панталони отделно. Сканира предната половина определят така, както и в предишния случай. При определяне на почистват задната част на половинки първо трябва да се определят окото на едната страна на шаблон по ос О₁уд, съчетавайки се с нея една нишка на окото. На една и съща страна на шаблон се определя втората нишка мрежа по оста О₁х. Съчетават окото с повърхността на шаблона между линията на страничен шев и ос О₁уд и определено тази част от окото близо до линията на страничен шев.След това перегибают окото, се комбинира и определено си от другата страна на шаблон, като я нишки (нето) на първо паралелно допълнителна ос О₁хд. След това изгибают направления на тази ос за отстраняване на деформация (засаждане) на тъкан по линия на стъпка шев и определено мрежа (виж фиг. IV-13). В мрежата могат да понасят линии на всички шевовете и ръбовете на шаблона и на милиметрова хартия в правоъгълни координати на осите се сканира. Почистване на детайли по модел в горния участък на панталони (по-горе на нивото на долния край на страничните джобове) да се определят приблизително, тъй като те не са подредени в една плоскост.Тяхната окончателна форма се определя с помощта на една и съща мрежа в шарени панталони, облечени в манекен на вътрешната форма. За това по разверткам от окото, получени от модели, направени от ножницата, гледайки припуск 3 - 5 см от горния ръб на панталона, линия от среден шев и скрепителни елементи там, където им форма определи приблизително. Стъпков бод и долния участък на страничен шев (от ниско до нивото на долния край на стягане на панталоните) са пришити. Към долния участък на линията на средния шев не растягивался, които да проправят на нея нишка, като дължината на тази линия по шаблон.Най обвивка на проба изделия, се комбинира и определено я на извадката, по подобие стъпка, странично и на долния участък средния шев. Освен това, в долния край на черупката се фиксират на контролна линия, която предварително се нанася върху пробата и се превежда на шаблони и почистване на детайли при изграждането на (виж фиг. IV-25), пунктирана линия АВС.  Проба на изделия с укрепена върху него черупка пуснато на манекен вътрешната форма на горната част на панталон. Свободни места обвивка на окото се комбинира с повърхността на пробата, така че окото плътно облегала повърхност при минимално отклонение я нишки от прав ъгъл (фиг. IV-26, а), лежеше върху мрежата гънки и вытачки в съответствие с образец. В случай на необходимост да намерят най-подходящото място вытачек, възможности разверток без вытачек с отрезным или без прекъсване на колело колан. За панталони, без страничен шев лежеше върху мрежата вытачку в края на линията на този шев.Окото фиксирани болтове и нанесе върху него линия на горния изсечени, шев колан, гънки, вытачек, горни парцели странично и средни шевове, както и линии на стягане и разположението на джобовете. Детайли черупки разделят и да се налагат на миллиметровую хартия, върху която са нанесени по-рано получени почистване на детайли панталони. Съчетават контролна линия, степер, страничните шевове и средния; прежди с линиите на милиметрова хартия. Понасят с окото на хартия линия шевове и ръбове, като по този начин получаването на окончателния вид почистване на основните части (фиг. IV-26, б). Сканира горната част на панталон може да се определи графично, тъй като тя представлява правоъгълник КЕFD, в който вытачки, гънки, край обков и горния ръб на панталоните първоначално се образуват перфектни линии, от позицията им в мрежа се определя от посоката на оста Оу (фиг. IV-27). Въз основа на това, при изграждането на почистване графичен начин се извършва от горния край на долната част на почистване точка, получена по шаблон с помощта на спомагателни мрежи, права линия край с успоредно на оста Оу, чиято дължина (l) се определя по подобие на модела.  От горния край на линията с (точка E) се извършва под ъгъл 90 - 95° към оста на Оц права линия на горния ръб на панталоните си и в него снасят разстояние между ръба на скрепителни елементи, линия от среден шев, вытачками, плисета (а₁, а₂ ...) и ги припуски (Р₁, Р₂ ...), дефинирани по образец модели. При това трябва да бъде проектиран размер панталони по шев колана. Стойността на разтвора страничната вытачки панталони, без странични шевове 5 - 7 вж. В разстояние На ширината На колана (4 см) от линията на горния ръб на панталоните провеждат линията на шева на колана и от нея снасят дължина вытачек и гънки (l₁, l₂ ...) в съответствие с образец на модела. Дължината на страничната вытачки 15 - 17 вж. точка По точка, определяемым измерения а₁, а₂ ..., прекарват по права линия на вытачек и гънки. Линията на средния шев на панталона в горния край (на разстояние 6 - 7 см) се намира по права, успоредна на оста Оу, а по-долу има малка издатина (0,5 - 0,7 см в зависимост от модела). И с малко дъно се провеждат линия на страничната вытачки.За добър за засаждане на панталони на чертежа трябва линия на горния ръб на панталоните изясни с отклонение от права линия на средния шев на 1 - 1,5 см, по съребрена вытачке 0,5 - 0,7 см (фиг. фигура. IV-27, пунктирани линии). На базата На разверток, получени с помощта на спомагателни мрежи и са проведени при този изчисления, конструируют детайли на облекло с оглед на припусков на свиване материи, шевове, с дебелина на тъканта, а също така определят основните изисквания за изработване, обработка и монтаж на детайли и особености на технологиите за производство на изделията са в масово производство.За да се гарантира, че продуктите са масово производство не се случи промяна на насипни форми на части се дължи на изместване на изходния аксиален координати относително приет на тяхното местоположение на проби модели, припуски за свиване на тъканите трябва да се дава по всички краищата на почистване (кръг). Стойността на тези припусков се определя от процента на свиване на тъкани (1 - 2%) и индивидуални размери почистване: ширина - в дясно и в ляво от оста Оу, дължина - отгоре и отдолу, от оста Ox. | |
