Lab 3

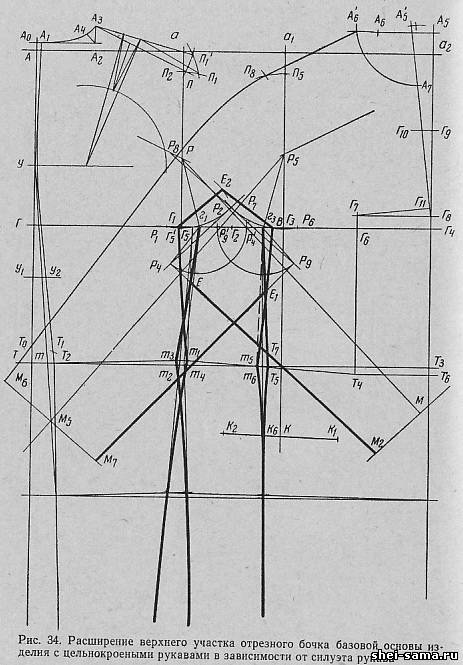

| ИЗГРАЖДАНЕ НА ОСНОВНА РАМКА НА ИЗДЕЛИЯ CUT RAGLAN ДИРЕКТНО СИЛУЕТ 1. По първоначалните данни изберете намерения фигура на човек от присъстващите. 2. 2. Генериране на избор и необходимите изчисляването на конструктивни прибавок за основната рамка на изделия cut raglan директно силует. 3. Попълване на таблицата за изчисляване на полуобхвата гърдите - Сг2 на сайта. 4. Производство на изчисляване и изграждане на разпоредбите на всички конструктивни точки и обекти на проектираната основната рамка. Пример Първоначалните данни: палто демисезонное, размер 48, ръст от 3, пълнота, прав силует, плат - лек покривка.    ИЗГРАЖДАНЕ на БАЗОВИ ОСНОВИТЕ на ИЗДЕЛИЯ С ЦЕЛЬНОКРОЕНЫМИ РЪКАВИ Изграждане на основна рамка за рисуване изделия с цельнокроеными ръкави се характеризира с това, че не се изграждат линии отвори за ръцете изделия и оката ръкави. Въпреки това, това не допринася за опростяване на изчисленията и графични изграждане, тъй като проектирането се извършва при опасно налагане на един детайл, от друга.  Трудността за начинаещ конструктор се състои в това, че трябва ясно да се разбере в кои области подробности само надрезаются (с оглед на припуска на шева), на кои детайли трябва да се изведе на чисто място за рисуване, какво и как трябва да се пълнят разрези. Продукти такъв cut имат ластовицу, която при шиене втачивают в подрезы на облегалката, цени и ръкавите. При този ластовица може проектироваться под формата на отделни детайли, така и в комбинация с долната половина на ръкавите, с отрезным бочком или изобщо липсват, ако отрезной бочок и долната други ръкави представляват една цяла детайл. Изграждане на основни хоризонталите и вертикалите основната рамка, средната линия на гърба, линия полузаноса и на други части и детайли са подобни на изграждането на тези линии и детайли по чертежите, като намали raglan и с втачными ръкави, с изключение на това, че избраният от припуск Пс.pr трябва да бъде с 2.0...3.0 см по-голям за продукти на този cut. На фигура. 31 показана основната основата на чертежа изделия с цельнокроеными ръкави директно силует. Широк ръкав под проймой изчисляват така, както и за изделия cut raglan: Шрук = 2Г1Г3 + Конкурентите + 2Г2Г2' - за продукти директно и свободно на силуета; Шрук = 2Г1Г2 + Конкурентите + 2г1Г5 - за продукти и прилежащия полуприлегающего на силуета. Вытачка за образуване на подутини в областта на плешки може да бъде насочена в едно парче или линията на вратата. На фигура. 31 вытачка е насочена в едно парче. Мрежа задната половина на ръкавите. Позицията на върха на лакътя подвижен може да се определи точно като на рисунката изделия cut raglan. Успоредно на линията на раменния нарязания на облегалката А3П на разстояние 0,25 Шрук от него държат на пряка, точката на пресичане с вертикалью а означаваме с буквата Rv Тази точка и да определи върха на лакътя подвижен. Позицията на края на подреза странично парче на облегалката под проймой: Г1г1 = 2,0...4,0 виж Стойността на този период зависи от степента на прилепване на продукта към тялото на човека, т.е. за околните изделия му се взема в по-малки граници, за свободните - големи. Продължителността на снасят надясно. Точки Р и г1 се свързват с права линия. Позицията на линия лакътя подвижен: от гледна Г1 наляво снасят сегмент Г1Р1, равна на 0,25 на Конкурентите. От центъра в точката на Р радиус PP1 в посока на отвори за ръцете прекарват дъга, най-голямата дълбочина на отвори за ръцете, на която от центъра в точката на г1 радиус г1Р1 правят засечку, означаващ точка на пресичане на интереси P2. През точка P и P2 се извършва по права линия надолу. Тази линия определя позицията на лакътя подвижен ръкав. През точка P2 под прав ъгъл на линия РР2 прекарват линия, за която наляво и надясно от точка P2 снасят сегменти, които определят ширината на гърба на половинки ръкав: Р2Р3 = Р2Р4 = 0,25 Шрук = Г1Г2 + 0,25 на Конкурентите + 0,5г1Г5. Точки Р4 и г1 се свързват с права линия. За компенсиране на ширината на облегалката, обуженной при извършване на средната линия, позиция на странично парче на облегалката натискат за период, равен на разстоянието между вертикалью Както и на средната линия на нивото на линията на гърдите. Точка на изместване на върха на странично парче на облегалката (върхът на странично парче българия се намира в точката на Г2) се определя точка Г2', намираща се надясно точки Г2. Ширина на долната част на задната половина на ръкавите трябва да бъде съчетана с ширина отвори за ръцете. За това от центъра в точката на г1 радиус г1Г2з' надолу прекарват дъга и пресечната точка с линията на г1Р4 обозначи Р4'. В долната част на ръкавите и от двете страни на линията лакътя подвижен провеждат две паралелни я на живо на разстояние, равно на половината от проектираната ширината на ръкавите в долната част. Дължина ръкави. От центъра в точката на Р3 радиус Р3М1 правят засечку в горната пряка, успоредна на линията на лакътя подвижен. Р3М1 = Др1с - Пдр1с - П1Р3, където Др1с - дължина на ръката до първата става на палеца; Пдр1с - разстоянието от дъното ръкави до първата става на палеца си. Ако направена на измерване дължини на ръкавите Др, а след това я снасят от точки А3 или П1 (в зависимост от това, което е в размер Др) чрез точка Р3 и правят засечку на същите права, означаващ си точка M1. През точката M1 се извършва по права линия, перпендикулярную линия на лакътя подвижен, точка на пресичане на тези линии означават с буквата М и с успоредна на линията - точка М2. Точки M1, Р3 и М2, Р4' се свързват с прави линии. Горната част на ръкавите се извършва чрез гледна П1, Р3, M1. Позицията на линия лакътя определят по формулата П1Л1 = 1/2Др1с + 3,0. През точка Л1 под прав ъгъл към линията на лакътя подвижен прекарват по права линия, точката на пресичане с линия на лакътя подвижен означаваме с буквата Л, а с линия Р4'М2 - точка Л2. Наклон на дъното ръкави ММ3 = 1,5...2,0 виж Сегмент снасят надолу от точка М по линия на Р2М. Точка на М3 се свързват с прави линии с точки М1 и М2. Изграждане на предната половина на ръкавите. За изготвянето На българия успоредно плечевому срезу А6'П8 се извършва по права линия на разстояние, равно на 0,25 ширината на ръкавите и пресечната точка на тази линия с вертикалью а1 обозначи P5. От гледна Г3 надясно снасят сегмент Г3Р6 = 0,25 на Конкурентите. Позицията на края на подреза странично парче чекмеджета под проймой Г3г3 = 2,0...4,0 виж Сегмент снасят наляво хоризонтално от точката на Г3. Точки г3 и P5 се свързват с права линия. От центъра в точката на P5 радиус Р5Р6 в посока на отвори за ръцете прекарват дъга, на която вляво от гледна г3 радиус г3Р6 правят засечку, означаващ си точка Р7. Чрез P5 и Р7 се извършва по права линия на предната подвижен ръкав. През точка Р7 прекарват роднина до линията на предния подвижен ръкав. От гледна Р7 наляво и надясно, за да снасят ширина на предната половина на ръкавите. Р7Р8 = Р7Р9 = Г3Г2 + 0,25 на Конкурентите + 0,5г1Г5 = 1/4Шрук. Точки Р9 и г3 свързват с права линия. За хармонизиране на ширината на долната част на предната половини на ръкав с ширина отвори за ръцете от центъра в точката на г3 радиус г3Г2 прекарват дъга и пресечната точка с линията на Р9г3 показват, Р9'. Дължината на предната половина на ръкавите: Р7М5 = Р2М. През точка M5 прекарват роднина до линията на предния подвижен, за която наляво и надясно от точка M5, за да снасят половина на проектираната широк ръкав долу: М5М6 = М5М7 = 0,5 Шрук."нп". Точки М6 и Р8, М7 и Р9' се свързват с прави линии. Позицията на линия лакътя: Р7Л4 = Р2Л. През точка на Л4 прекарват роднина до линията на предния подвижен ръкав и пресечната точка с линията на М6Р8 показват, Л5, а с линия М7Р9' - точка Л6. Горната част на ръкавите се извършва чрез гледна П8, Р8, Л5 и М6. Наклон на дъното ръкави М5М8 = 1,5...2,0 виж Сегмент снасят нагоре по линия на предния подвижен. Точка M8 свързват с прави линии с точки М6 и М7. Позицията на страничните секции в продукти директно силует. Върхът на странично парче на облегалката се определя точка Г2'. Чрез тази точка се извършва пряка, успоредна на средната линия на гърба, както и пресечната точка с линията на Р4'М2 стойка за Д. Период г1Е ще определи стойността и посоката на подреза странично парче на облегалката. Върхът на странично парче на рафтовете се определя точка Г2. За да ластовица излязла за българия и облегалка от една точка на странично парче и долния изсечени ръкави, от центъра в точката на Г2 радиус Г2'E правят засечку на линия Р9'М7. Означаваме пресечната точка на Е1. На страничния ръб българия ще премине през точката на Г2 и Е1, а подрез бъде излъчен отрезком г3Е1. Ластовица за този дизайн ще бъде под формата на неправилно диамант г1Ег3'E2, където страна ластовицы Е2г1 = Ег1, неговата дължина е равна на дължината на подреза странично парче на облегалката г1Е. Страна ластовицы Е2г3' = г3'E, неговата дължина е равна на дължината на подреза странично парче на рафтовете г3Е1. Ако за дизайн, е необходимо да се намери друго място, на странично парче, а след това ластовицу и долната част на ръкавите трябва да се направи един детайл. Линия преди бутона в долната част на задната половина на ръкавите бъде излъчен права, успоредна на линията на лакътя подвижен, минаваща през точката на г1. Пресечната точка на тази линия с линията на лакътя показват, Л3, а с линия най - M4. Линия преди бутона в долната част на предната половина на ръкавите бъде излъчен права, успоредна на линията на предния подвижен, минаваща през точката на г3. Пресечната точка на тази линия с линията на лакътя обозначи Л7, а с линия най - M9. Пресечната точка на странично парче на облегалката на линията на г1М4 показват, E'. Пресечната точка на странични ръба на рафта с линия г3М9 обозначи Е1'. Линия на подреза на страничните части на облегалката и чекмеджета съответно се определя интервалите г1Е' и г3Е1'. Детайли долната част на ръкавите и ластовицы ще има форма на многоъгълник г1М4М9'г3'Е2г1, който се състои от три части: г1М4М9'г3'Е4'г1 = г1М4М2Р4'г1 + Р4'М2М9'г3'Р4' + г1Р4'г3'Е2г1, където г1М4М2Р4'г1 - отрезная долната част на задната половина на ръкавите; Р4'М2М9'г3'Р4" - отрезная долната част на предната половина на ръкавите; г1Р4'г3'Е2г1 - ластовица. ИЗГРАЖДАНЕ НА ОСНОВНА РАМКА НА ИЗДЕЛИЯ С ЦЕЛЬНОКРОЕНЫМИ РЪКАВ НА ПРИЛЕЖАЩИЯ И ПОЛУПРИЛЕГАЮЩЕГО НА СИЛУЕТА  На фигура. 32 представена основната основата на изделия с цельнокроеными ръкав на прилежащия и полуприлегающего силует. Такава конструкция е препоръчително да се изгради с отрезным бочком, че ще намали размера на подреза на страничните части на облегалката и чекмеджета. Ръкави в този случай могат да бъдат проектирани цельными, без отрезной долната част. Мрежа рисунка изделия на прилежащия силует с цельнокроеными ръкави произвеждат по същите изчисления, че и изделия с втачными ръкави. Пресечната точка на странично парче на облегалката (линия т2г1) и долния изсечени ръкав (линия Р4'М2) означаваме с буквата Е, която определя началото на подреза долната част на задната половина на ръкавите. Големината на тази подреза е сегмента на Ег1. Точка на пресичане на странично парче на рафтовете (линия т6г3) и долния изсечени ръкав (линия Р9'М7) се обозначава точка Е1, който ще определи началото на подреза долната част на предната половина на ръкавите. Големината на тази подреза е сегмента на Е1г3. Парцел ластовицы Г5Е2г3 дизайн на горния база прекъсване на колело барел. Страна ластовицы Г5Е2 е подрезу долната част на половинки ръкави г1Е. Страна ластовицы г3Е2 е подрезу долната част на предната половина на ръкавите г3Е1. На фигура. 33 показана основната основата на конструкция с цельнокроеными ръкави, разчленени на части. На фигура. 33, б е представен чертеж прекъсване на колело буре с отрезной част от ръкавите, който се състои от задната и предната половини: г3Г5М4'М9'г3 = г1М4М2Р4'г1 + г3М9М7Р9'г3.  Посочената техника за изграждане на чертежа ръкави предвижда усъвършенстване силует ръкави в зависимост от проектираната дължина-отвори за ръцете. На фигура. 34 показано разширяване на горния парцела прекъсване на колело барел в зависимост от проектираната широк ръкав.  За този случай на промяна в изграждането на чертежа се свежда до това. Широчина на дъното на парцела ръкав (сегмент Р2Р4) остава непроменена. Позицията на върха на странично парче на облегалката на линията на гърдите се определя от отрезком г1Р4' = г1Р4. За българия положението на върховете на странично парче ръкави на линията на гърдите се определя от отрезком г3Р9' = г3Р9. Позиция на странично парче прекъсване на колело погреб на линията на гърдите: Г5Г5' = Г2Р4' - Г5г1. Продължителността на снасят наляво от гледна Г5. Позицията на предната изсечени прекъсване на колело барел Р3В = Г2Р9'- г1Г5; Г5'В = г1Р4' + г3Р9', където Г'5V - широчина на горната част на прекъсване на колело бъчва; г1Р4' - ширина на дъното на парцела задната половина на ръкавите под проймой; г3Р9' - ширина на дъното на парцела предната половина на ръкавите под проймой. Продължителността на снасят надясно от точка Г5'. Началото на подреза странично парче на облегалката (точка Д) се определя от точката на пресичане на т3г1 и Р4М2. Големината и посоката на подреза отговарят на вашия профил г1Е. Началото на подреза странично парче на рафтовете (точка Е1) се определя точка на пресичане на линии т6г3 и Р9М7. Големината и посоката на подреза отговарят на вашия профил г3Е1. За изграждане на върха на ластовицы в разширен горния участък на прекъсване на колело барел от центровете в точка Г5' и В радиусами г1Е и г3Е1 прекарват дъга, точка на пресичане които показват, E2: Г5'E2 = г1Е и ВЕ2 = г3Е1. ВЪПРОСИ 1. Дайте кратко описание на основната рамка на изделия с цельнокроеными ръкави. 2. Кои елементи на основна рамка на изделия с цельнокроеными ръкави съвпадат с елементи на основна рамка на изделия с втачными ръкави? 3. Направете изчислението и изграждане на лакътя подвижен задната половина на ръкавите. 4. Дайте препоръки за изграждане на вытачки в раменната ръб на облегалката. 5. Направете изчисление и построяване на парцела предната половина на ръкавите. 6. Направете изчисление и построяване на парцела задната половина на ръкавите. 7. Дайте препоръки за графичен построениям отрезной част на парцела ръкави. 8. Какви данни чертеж на модели служат за изграждане на ластовицы? 9. Дайте характеристика на варианти на проектиране ластовицы. 10. Как се прави декорация на секции ръкави при проектирането на основна рамка на продукти на прилежащия и полуприлегающего пейзаж? | |
